木工吸尘管如何安装

文章出处:www.szxinxy.com责任编辑:鑫翔宇软管人气:-发表时间:2017-02-11 10:48【

木工吸尘管如何安装,这个问题比较广泛,因为只是这个管子的安装是非常简单的,主要是还关联于吸尘器、吸尘系统等,关于更的问题,可以先看下下述这段转载的文章。

【转自木工爱好者论坛】

关于木工工作室/木工房集尘系统布置,这里给个常规的建议,分五个步骤,如下:

 步骤一:木工房规划

 首先要考虑的是木工房空间限制条件,包含天花板/屋顶高度,屋内障碍物,开关插座的位置及电流大小等等,先估算木工房内机器需要的非常大风量CFM值;每台机器需要的吸尘风量在说明书里面都会标注,如果找不到,可以通过测量机器出风口直径并对照下面的表格来找到大致对应的CFM值。如下表。举例说明:如果一台机器的吸尘接口直径是4"(100mm),那么对照下表,他需要的风量非常好是395CFM,如果一台机器有多个吸尘接口,那么这台机器的风量需求就是所有吸尘接口的风量之和。

 步骤二:画草图布置您的木工房所有机器位置,并确定吸尘接口及管道走向。

 建议使用网格纸来尽量等比例绘制这个布置图,以准确显示每台机器的准确位置和每个吸尘接口的位置、朝向和直径;

 步骤三:决定您的木工房总的风量CFM需求;

 把你每台机器的CFM值相加求和,就得到了您需要的吸尘器的风量值,相应的您要配置的吸尘器就确定了;现实中,因为不是每台机器都需要同时工作,因此,您可以估计您非常大可能同时开启的机器CFM需求非常大值,然后在每台机器吸尘分管处安装一个风门;不开的机器,关闭风门就可以了;这样得到的吸尘器要求的CFM相对就会小些,相应的购买吸尘器的投入也会低些。

 步骤四:在您的图纸上,绘制出主吸尘管道的走向。

 建议主吸尘管道采用立体布置,走屋顶比较规整适宜,主吸尘管道常用的材料是PVC管道或者铁皮管,PVC管记得需要接地以静电释放处理。

 步骤五:确定吸尘尺寸

 从距离主吸尘机非常远的机器开始布置吸尘管道,根据机器的吸尘风口直径确定管道直径(举例:如果机器的总CFM为395,那么需求的是4寸管道),然后是第二台机器,如果第二台机器是3"风门连接到主管道,那麽查上表就增加220(395+220=615或者5"吸尘管道),以此类推,并相应地增加风门及转接管道。如图两种布置方式!

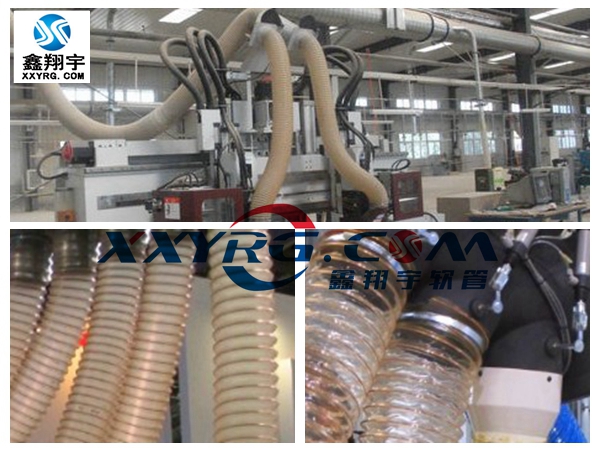

吸尘系统以及吸尘器安装规格以后,对于连接木工吸尘管就非常简单了,只要量准确吸尘曲口的外径尺寸大小就是所要购买的木工吸尘管的内径大小(吸尘管以内径为标准),将吸尘管口对装吸尘风口,再用不锈钢喉箍锁紧即可。木工吸尘管如何安装

此文关键字:木工吸尘管
